主機結構
精密裁板鋸的主機部分包括床身、 工作臺、縱剖橫截導板、主鋸、劃線鋸、傳動等部件。結構和工作原理同普通圓鋸機大同小異，并且可以單獨作為普通圓鋸機使用。

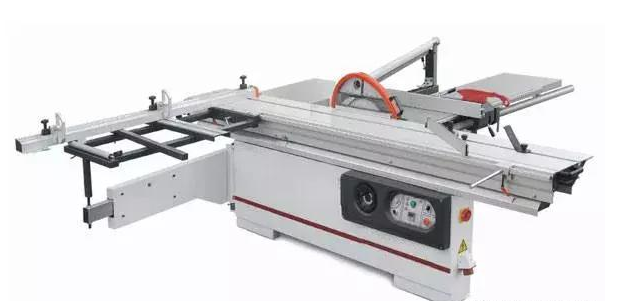

裁板鋸的構成：1．機架 2．主鋸部分 3．槽鋸部分 4．橫向?qū)驌醢?5．固定工作臺 6．滑動推臺 7．斜鋸導板 8．托架 9．斜鋸角度顯示裝置 10．側向?qū)驌醢?/p>
精密裁板鋸的主要結構特點是使用兩個鋸片，即主鋸片和劃線鋸片。當進行切削加工時，劃線鋸提前進行鋸切，在被加工板件的底面先鋸劃出深度為1～2mm、寬度比主鋸片厚0．1～0．2mm的溝槽，以保證主鋸片切削時鋸口邊緣不會撕裂，從而獲得良好的鋸切質量。劃線鋸片直徑較小，通常為120mm左右，由單獨的電機驅動。其鋸片轉速一般在9000r/min以上，切削速度一般為56～60m/s。要求劃線鋸片與主鋸片對齊在同一個垂直平面內。主鋸片的直徑一般為300～400mm，由主電機通過三角帶傳動。
精密裁板鋸的另一個主要結構特點是劃線鋸片和主鋸片定不動，用手推動載有被加工板件的鋁型材制做的移動工作臺前后移動，實現鋸削加工。由于移動工作臺的導軌采片特殊的結構，所以手動推動進給時輕便省力，并且加工精度很高。精密裁飯鋸的床身大多采勇厚度為5～6mm的鋼板焊接而成，穩定美觀，能夠保證其早鋸切加工種不產生傾斜和扭曲變形 固定工作臺固定于床身的頂部，要求平整、不變形，并設有縱削導板及其調節機構 。
操作特點
精密裁板鋸都經過動平衡或靜平衡，一般情況下不需要基礎，放在平整的地面上即可加。加工操作時， 工件放在移動工作臺上，手工推送移動工作臺，使工 件實現進給運動。操作十分方便，機動靈活 操作使用時應時刻注意安全，預防意外情況的發生。
注意事項
1、板材應緊靠靠擋，不可移動；
2、根據板材的厚度和硬度調整開料速度，將機床勻速 推進，不可過快過猛。
3、開小料時，應用木條壓緊推進。
4、操作人員要戴面罩，不能戴手套，不能穿寬松的衣 服，不能留長發。
5、不可直接用手到轉動的鋸片旁取物，如有需要，可 用其他長的輔料先將其推開再取。
6、 如開出的板材邊角有缺陷，應考慮更換鋸片。
7、切割任務完成后，關掉電源，做好鋸臺及周邊的清 潔等工作。
保養
1. 根據工作量,應定期對機器內部進行除塵作業,保證馬達的正常散熱
2 . 定期對推臺軌道進行除塵,以確保推臺的平穩運行
3. 定期對皮帶進行檢查,發現磨損情況應及時更換
4. 定期對機身需潤滑部位注油,保證設備運行的穩定和安靜
